Shanghai ENJUE Machinery Equipment Co., Ltd ist einer der erfahrensten Hersteller und Lieferanten von elektrischen Teleskop-Containerstreuern in China. Wenn Sie einen maßgeschneiderten elektrischen Teleskop-Containerstreuer aus China kaufen möchten, erhalten Sie gerne weitere Informationen von unserem Werk. Für eine Preisberatung kontaktieren Sie uns.
In modernen Containerterminals, Eisenbahnumschlagzentren und multimodalen Verkehrsknotenpunkten dienen Hebezeuge als wichtiges Verbindungselement zwischen Kränen und Ladung, und ihre Leistung wirkt sich direkt auf die betriebliche Effizienz und Sicherheit aus. Der vollelektrische Teleskop-Container-Spreader von Enjue wurde speziell für Einsätze entwickelt, bei denen häufig zwischen 20-Fuß- und 40-Fuß-ISO-Standardcontainern gewechselt wird. Mit einer maximalen sicheren Arbeitslast von 41 Tonnen erfüllt es die hochintensiven Be- und Entladeanforderungen der gängigen Häfen und Werften.
Antriebskonzept: Vollelektrischer Antrieb ersetzt Hydraulik, wodurch Präzision und Sauberkeit erreicht werden
Herkömmliche Containerleser verlassen sich häufig auf Hydrauliksysteme, um Teleskop- und Verriegelungsvorgänge durchzuführen. Hydraulikkomponenten weisen jedoch inhärente Mängel auf, wie z. B. Leckagerisiken, komplexe Wartung und verzögerte Reaktion. Die elektrischen 20&40'-Teleskop-Container-Spreader von Enjue kommen ohne Hydraulikkreisläufe aus und alle Bewegungsmechanismen -einschließlich Teleskopantrieb, Öffnen und Schließen der Verriegelung sowie Positionierungsunterstützung-werden vollständig von unabhängigen Servomotoren in Kombination mit Untersetzungsgetrieben angetrieben. Dieses Design bringt drei wesentliche Vorteile mit sich:
Verbesserte Bewegungssteuerbarkeit: Der Drehwinkel und das Drehmoment des Motors können in Echtzeit über die SPS angepasst werden, wodurch eine teleskopische Positionierung im Millimeterbereich und ein flexibles Einrasten der Verriegelungen erreicht werden, wodurch mechanische Stöße vermieden werden.
Geringer Wartungsaufwand während des gesamten Lebenszyklus: Hydrauliköl, Filter oder Dichtungen müssen nicht ausgetauscht werden, wodurch Ölverunreinigungen vermieden werden. Geeignet für einen weiten Temperaturbereich von -20 bis 50 Grad.
Leiser Betrieb: Das elektrische Antriebssystem arbeitet mit weniger als 72 dB und verbessert so die akustische Umgebung für Fahrer und Bediener in der Umgebung erheblich.
Mechanik und Sensorsysteme: Entwicklung von „Anpassung“ zu „Anpassung“
Der Hauptträger des elektrischen Teleskop-Container-Spreaders ist aus hochfestem Baustahl geschweißt, wobei die Gesamtsteifigkeit durch Finite-Elemente-Analyse optimiert wurde. Bei einer Volllast von 41 Tonnen wird die Durchbiegung des Teleskopabschnitts auf 1/800 der ISO-Normanforderung kontrolliert. Die Endbalken sind mit festen Flippern ausgestattet, um die Führung der Container in den Twist-Lock-Bereich zu erleichtern und so die Containerhandhabungszeit zu verkürzen.
Um eine zuverlässige Sicherheitsverriegelung zu erreichen, ist im Streuer ein multimodales Sensorarray integriert:
Positionsüberprüfungssensoren: An beiden Enden des Teleskopwegs (20-Fuß- und 40-Fuß-Position) und an wichtigen Zwischenpunkten sind berührungslose magnetische Encoder installiert, die eine Echtzeitrückmeldung der tatsächlichen Länge liefern, um ein Überausfahren oder unvollständiges Einfahren zu verhindern.
Überwachung des Twist-Lock-Status: Jeder Twist-Lock ist unabhängig mit offenen/geschlossenen Endschaltern ausgestattet und zur Verriegelung fest mit dem Stromkreis des Hebemechanismus verbunden. Wenn ein Drehverschluss die vollständig geschlossene Position nicht erreicht, werden Hebevorgänge vom System verhindert.
Anti-Offset-Lasterkennung: Dehnungsbasierte-Lastsensoren sind auf beiden Seiten des Hauptträgers eingebettet, um Verschiebungen im Schwerpunkt des Containers zu erkennen. Überschreitet die Abweichung den eingestellten Schwellenwert, wird automatisch ein Alarm ausgelöst und die Teleskopbewegung gestoppt.
Technische Daten als Referenz
| Artikel | Parameter |
|---|---|
| Modell | EJ20&40FT |
| Nenntragfähigkeit | 41 Tonnen (inkl. Gewicht des Hebezeugs) |
| Anwendbarer Behälter | 20' & 40'ISO-Standard |
| Teleskopantriebsmethode | Elektrische Zahnstange/Schraube (optional) |
| Drehverriegelungs-Antriebsmodus | Elektrischer Drehantrieb (unabhängig für jedes Schloss) |
| Teleskopzeit | Weniger als oder gleich 45 s (volle Fahrt) |
| Betriebszeit der Drehverriegelung | Kleiner oder gleich 1,5 s/Einheit |
| Schutzart | Ganze Maschine IP54, Motor und Sensoren IP65 |
| Leistungsbedarf | AC 380V/50Hz oder AC 440V/60Hz (kundenspezifisch) |
Steuerungsarchitektur: SPS--basierte intelligente Multi---Zeitplanung
Das Steuerungssystem des elektrischen Teleskop-Containerstreuers EJ20&40' basiert auf einer programmierbaren Logiksteuerung (SPS). Es verfügt über eine modulare Programmarchitektur, die Funktionen wie Teleskopieren, Twistlock, Flipper und Sicherheitsschutz in unabhängige Unterprogramme kapselt, wobei die Statusfreigabe über einen zentralen Datenbus erfolgt.
Die Steuerlogik umfasst die folgenden Hauptmerkmale:
Verriegelungsmatrix: Teleskopvorgänge sind nur zulässig, wenn der elektrische Teleskop-Container-Spreader entladen ist und alle Twistlocks vollständig geöffnet sind; Twistlock-Verriegelungen können nur ausgelöst werden, wenn der Spreader genau über den Eckbeschlägen des Containers positioniert ist und die Teleskoplänge mit der aktuellen Containerlänge übereinstimmt.
Fehlerdiagnose und beeinträchtigter Betrieb: Die SPS überwacht kontinuierlich Motorstrom, Temperatur und Sensorsignale. Wenn ein Motor geringfügig überlastet ist, reduziert das System automatisch die Leistung dieser Achse und versucht einen umgekehrten Vorgang, um den Stau zu beseitigen. Fällt ein Sensor aus, schaltet er automatisch auf den Backup-Signalmodus um, der durch redundante Endschalter bereitgestellt wird, um einen unterbrechungsfreien Betrieb zu gewährleisten.

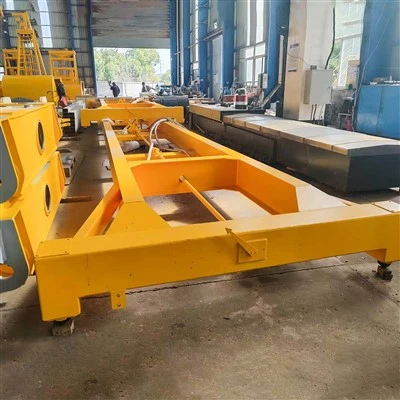

Kompatibilität mit mehreren-Steuerterminals: Unterstützt eine Kabinensteuerkonsole (kabelgebunden), eine drahtlose Fernbedienung (2,4-GHz-Frequenz-, effektive Reichweite größer oder gleich 150 Meter) und einen halb-automatischen Modus. Im halbautomatischen Modus unserer Container-Spreader muss der Bediener nur einen Befehl „Container holen“ oder „Container platzieren“ erteilen, und die SPS führt automatisch die Teleskoppositionierung, die Twistlock-Aktionssequenzen und die Statusbestätigung durch, wodurch die Ermüdung des Bedieners erheblich reduziert wird.
